Jak tworzyć kartę technologiczną - dodatkowa aplikacja GMS

Celem niniejszego artykułu jest przedstawienie użytkownikowi procedury instalacji oraz zasad użytkowania generatora Karty Technologicznej, oferowanego przez firmę GM System.

Jak zainstalować aplikację Karta Technologiczna

1. Pobierz plik Karta_Technologiczna_GMS.zip. Rozpakuj zawartość archiwum do dowolnego folderu według własnych preferencji.

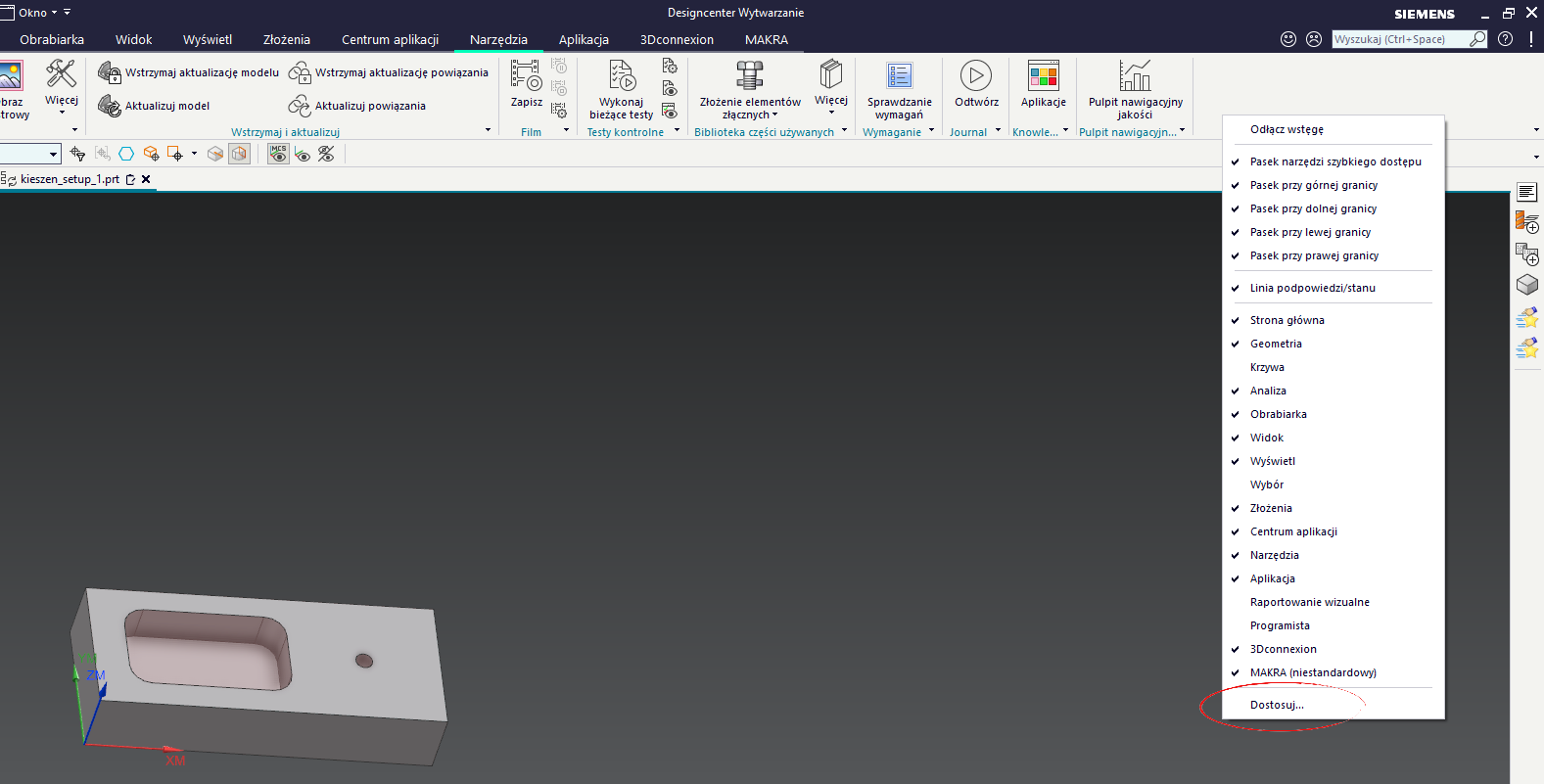

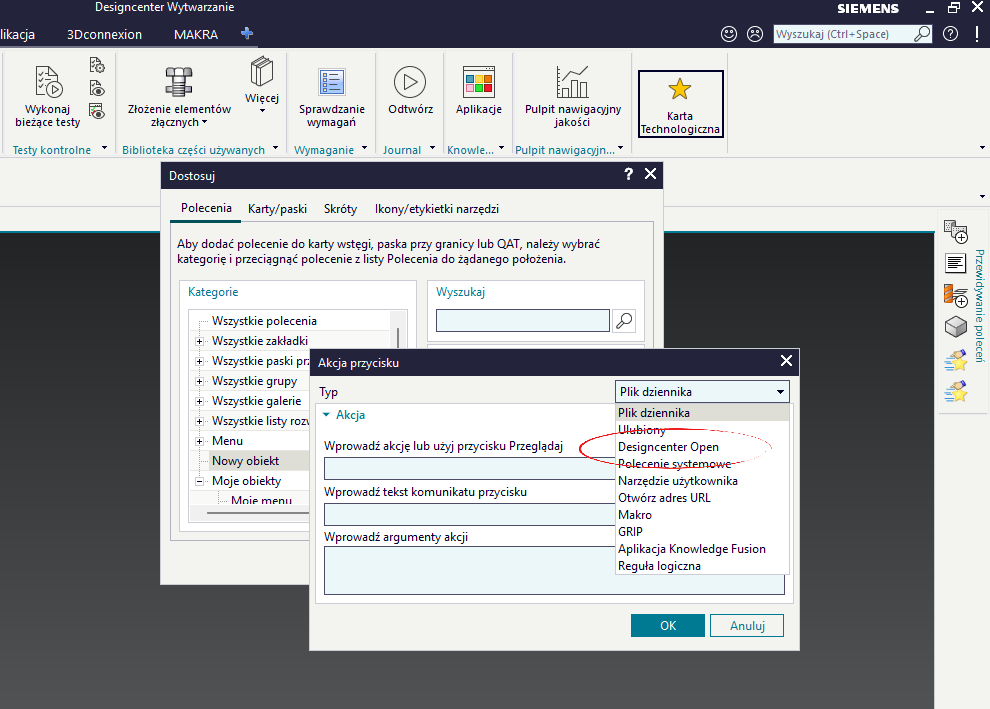

   W środowisku NX Wytwarzanie dodamy nową ikonę na pasku wstęgowym. W preferowanym miejscu kliknij prawym przyciskiem myszy i wybierz opcję Dostosuj...

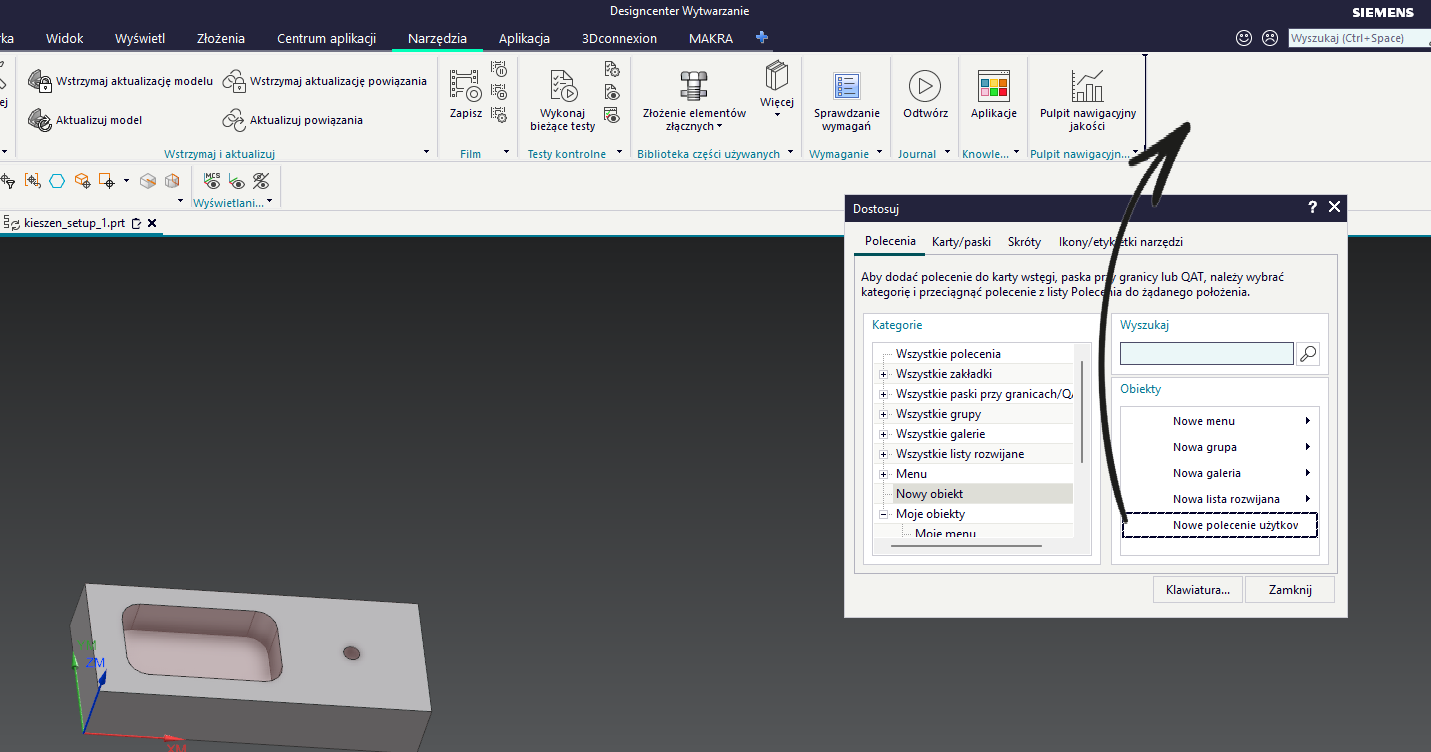

2. Wybierz zakładkę Nowy obiekt -> Nowe polecenie użytkownika i przeciągnij ją myszką na wolne miejsce paska wstęgowego.

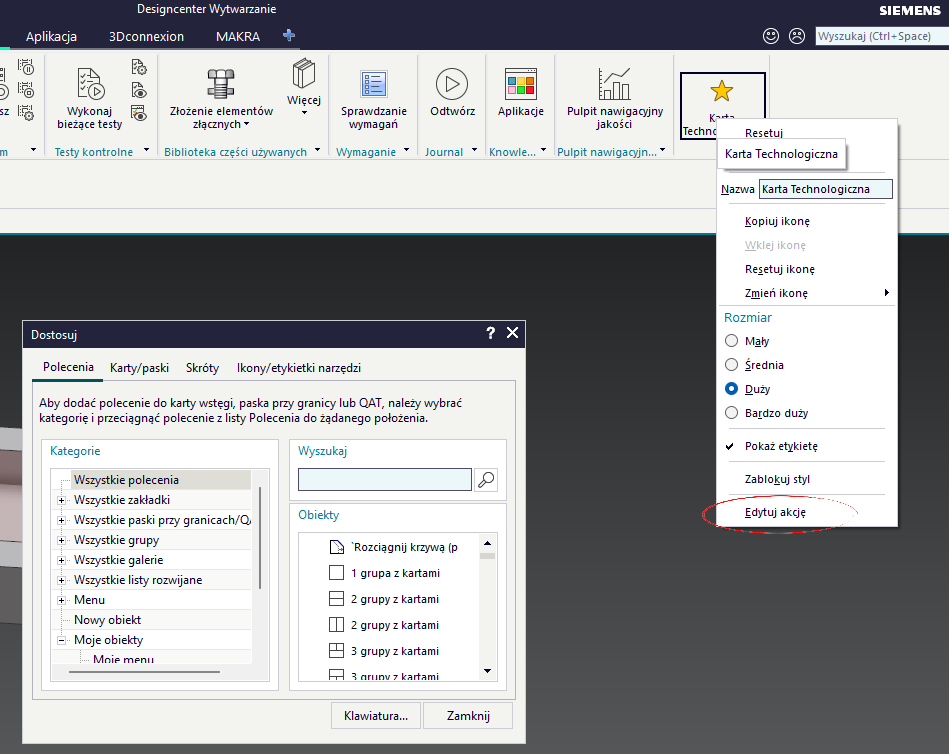

3. Kliknij prawym przyciskiem myszy na utworzoną ikonę. Zmień nazwę, a następnie wybierz Edytuj akcję.



4. Zmień Typ na Designcenter Open/NX Open

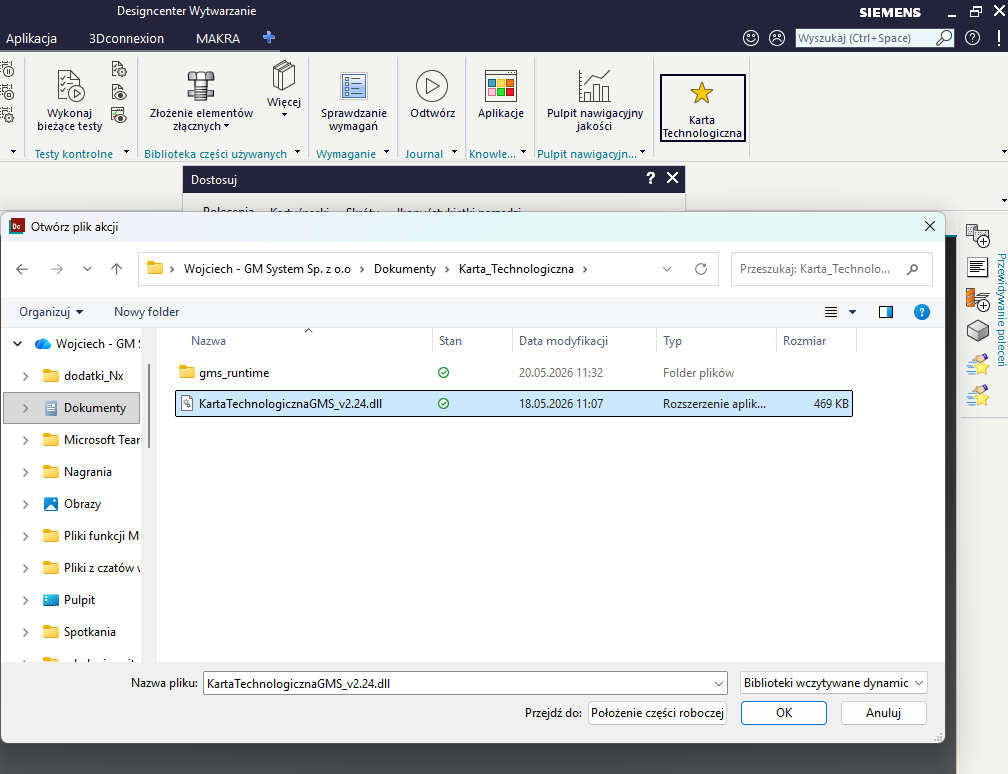

5. Po naciśnięciu przycisku Przeglądaj, wskaż plik KartaTechnologicznaGMS_v2.24.dll z lokalizacji, w której został on rozpakowany.



6. Potwierdź, klikając OK. Następnie zamknij okno Dostosuj.
   Możesz uruchomić dodatek, korzystając z nowo utworzonej ikony.


Jak używać aplikację Karta Technologiczna

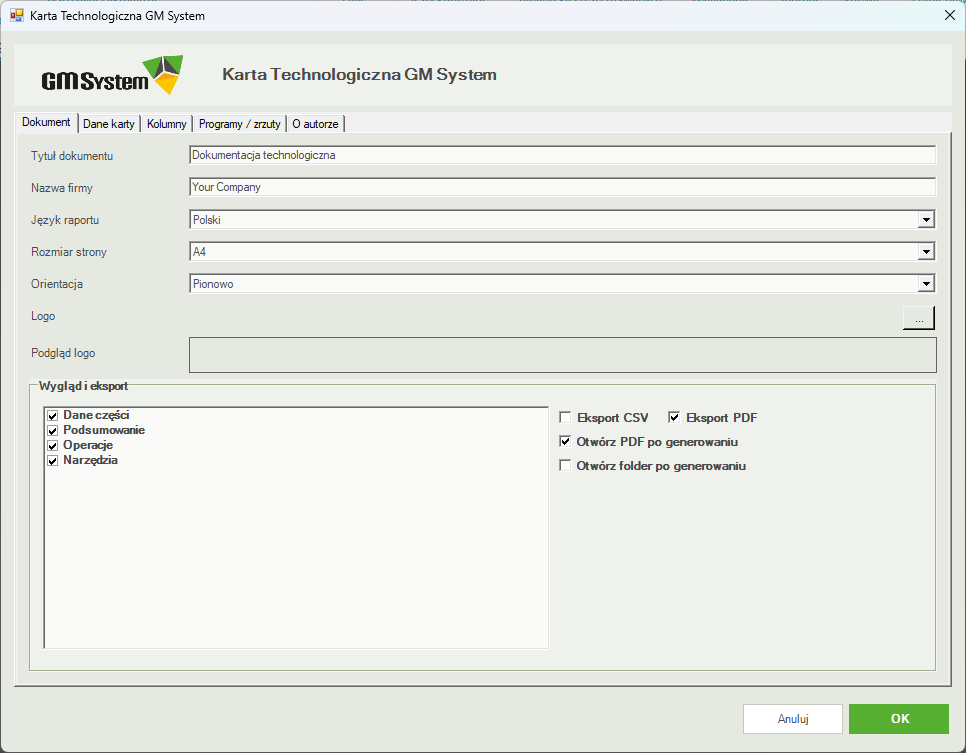

• W zakładce Dokument istnieje możliwość dostosowania informacji, które zostaną uwzględnione w raporcie końcowym, a także określenia formatu, w jakim raport ma zostać wygenerowany (CSV, PDF). Użytkownik może wskazać własną grafikę lub logo firmy oraz zdefiniować, z jakich elementów raport powinien się składać: Dane części, Podsumowanie, Operacje, Narzędzia. Kolejność tych elementów można zmieniać za pomocą funkcji przeciągnij i upuść (Drag & Drop).

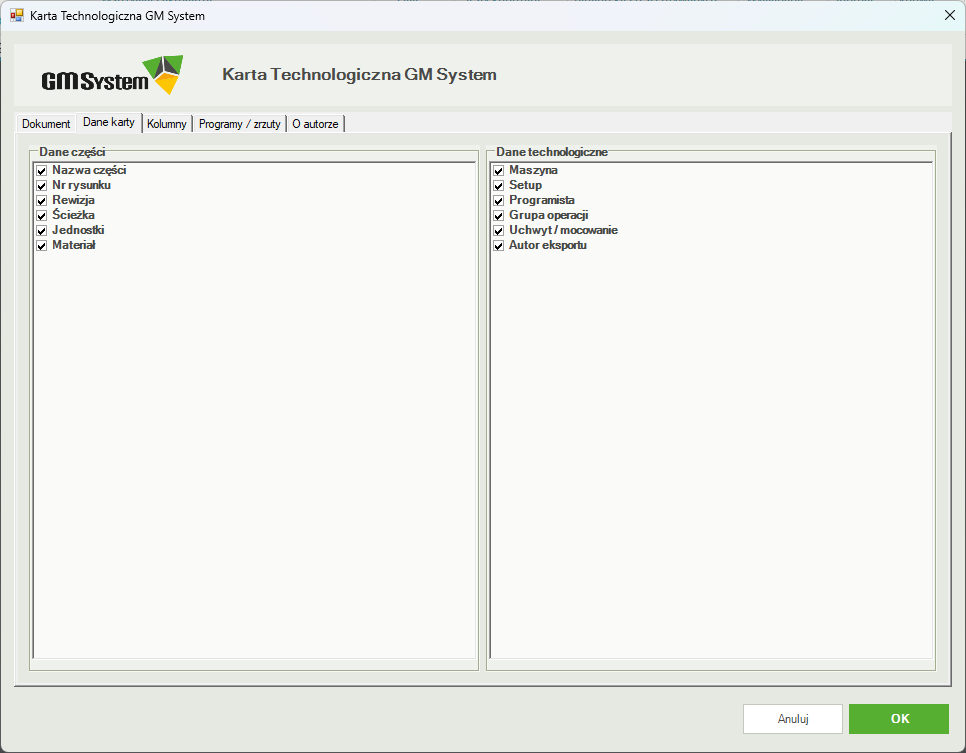

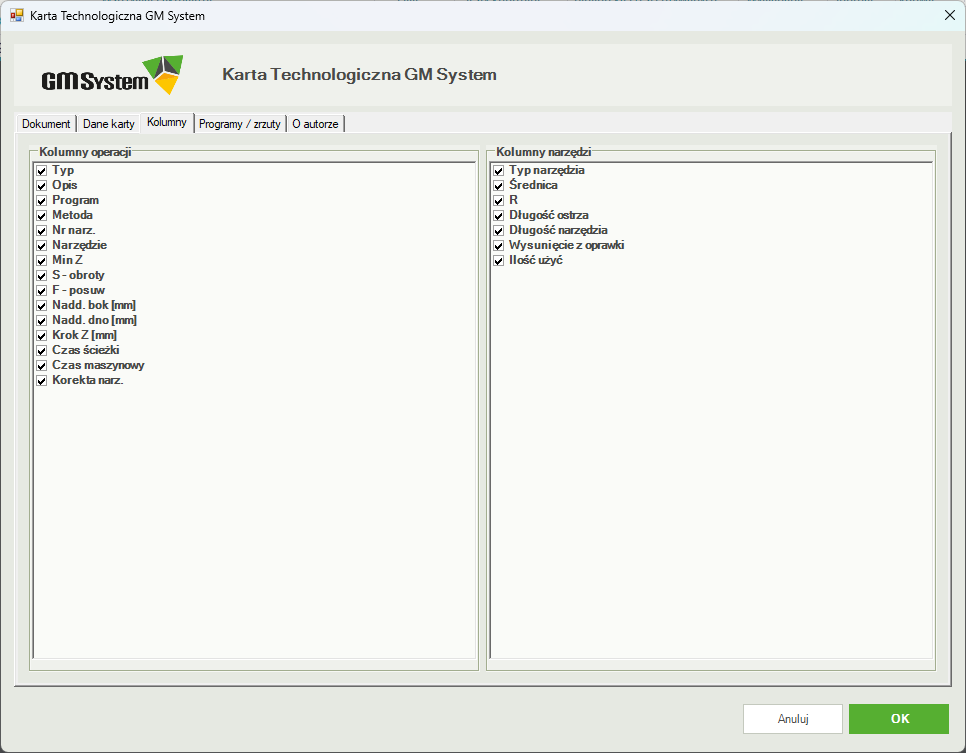

• W zakładkach Dane karty oraz Kolumny istnieje możliwość wyboru danych, które mają zostać przedstawione w raporcie. Kolejność tych danych może być również modyfikowana za pomocą funkcji przeciągnij i upuść (Drag & Drop).

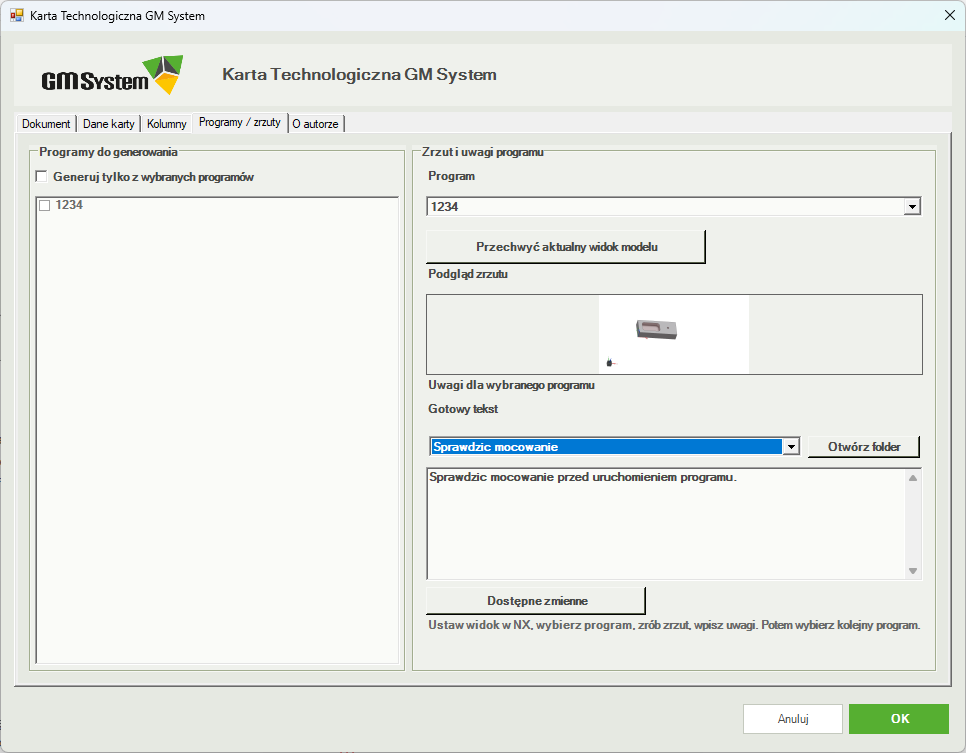

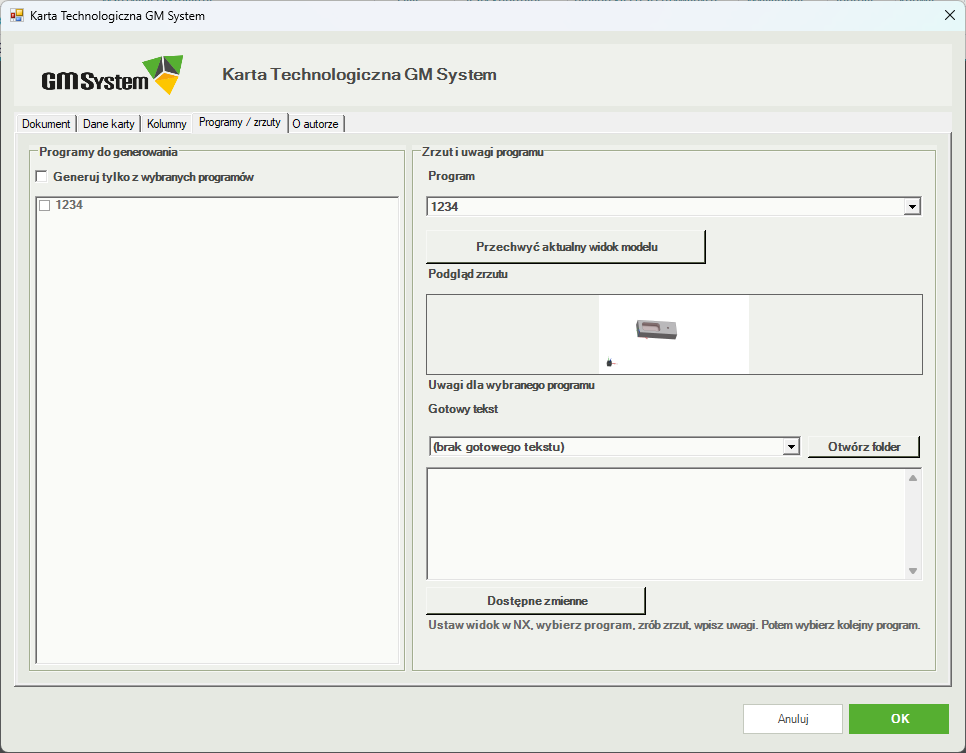

• W zakładce Programy/Zrzuty istnieje możliwość wstawienia zrzutu ekranu aktualnie prezentowanego widoku z NX za pomocą funkcji „Przechwyć aktualny widok”.


• Należy wprowadzić opis lub wybrać gotowy z dostępnego szablonu. Kliknięcie przycisku „Otwórz folder” spowoduje przeniesienie do katalogu, w którym można utworzyć gotowe opisy dotyczące mocowania, informacji dla operatora oraz innych uwag.


• Po kliknięciu przycisku OK zostanie wygenerowany raport.
  Pliki raportu zostaną utworzone w tym samym katalogu co plik .prt, z którego są generowane.

Licencjonowanie Karty Technologicznej

• Karta Technologiczna GM System jest produktem licencjonowanym. Obecna licencja będzie aktywna do końca 2026r. W celu zachowania ciągłości funkcjonowania, zapraszamy do tego artykułu przed końcem roku.
